MAGIC™-S3산업용 명판 스크라이빙 작업하기
번외) 애견 인식표, 미아 방지 팔찌
오늘 포스팅을 통해 보여드릴 작업은
MAGIC™-S3로 산업용 명판 스크라이빙 작업을 진행해 보았습니다!

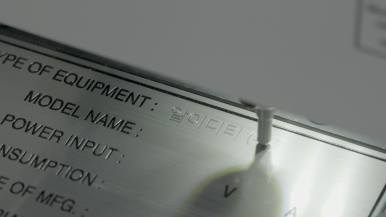

MAGIC™-S3를 이용한 산업용 명판 각인 결과물
작업 과정을 설명 드리기 전에!
작업에 사용된 각인기!!
MAGIC™-S3를
간략하게 소개해드리려합니다!
MAGIC™-S3는
스크라이빙이라는 각인 작업에 특화된
CNC 각인기로 "초경팁"과 "다이아 팁"으로
내구성과 강성이 강한 공구를 사용하여
소재의 표면을 긁어 각인(스크라이빙)을 하는 각인기입니다!
카메라 내장, 블루투스 제어
소재 높이 측정, 공구 길이 높이 측정....등등
.
.
.
다양한 자동화 기능과 소형 각인기로
사무실과 가정 등
소음과 작업영역으로 부터 자유롭게,
다양한 곳에서 활용이 가능하다는 점이
큰 특징인 각인기입니다!
작업 준비하기
MAGIC™-S3 (전원 ON)
MAGIC™-S3의 전원을 켜준 후
클램프를 장착해 보겠습니다.
평면 클램프 부착
스크라이빙 작업에 적합한 공구와 평면클램프를 장착해줍니다.
넓고 평면의 소재의 경우 위와 같은
평면 바이스를 사용하지만
클램프 종류와 용도
원형, 사각 등의 다양한 형태의 경우
위와 같은 용도에 적합한 클램프를 사용하시면 되겠습니다!
※기본 클램프이외 옵션 상품으로 모두 제공되지 않습니다.
작업기호에 맞도록 선택하여 구매 사용해주세요.
명판 소재 고정
평면 클램프의 좌측 상단에 작업할
소재의 끝단을 맞춰 고정해줍니다
좌측 상단에 고정해야하는 이유는
각인기의 원점의 기준이
좌측 상단으로 맞춰지기 때문인데요...
위의 과정을 통해 스크라이빙(각인) 소재 고정을 마쳤습니다!
다음으로 도안을 제작해보겠습니다!
스크라이빙(각인) 도안 제작하기
Magic Engraving™프로그램을
이용하여 작업 도안을 제작할 수 있습니다.
Magic Engraving™은 알이디티 주식회사에서
직접 개발한 프로그램으로 Magic 시리즈 조각, 각인기
사용자의 작업 편의를 위해 제작된 프로그램입니다.
카메라 기능 ON
Magic Engraving™의
우측 상단의 카메라 영역의
"카메라 켜기"를 선택하여
고정한 명판을 확인합니다.
내장된 카메라를 통해 확인한 명판에
스크라이빙할 영역에 맞춰
글자를 작성한 후 툴패스를 생성해보겠습니다.
글자 작성과 툴패스 생성
스크라이빙 가공
위에서 생성한 툴패스를 선택한 후
우측 상단의 MAGIC™-S3를 선택합니다.
작업 영역 레이저 포인터를 통한 육안으로 확인
스크라이빙 작업 전 작업할 명판 위에
빨간 레이저 포인터를 통해 작업할 영역을 육안으로 확인합니다.
레이저 포인터 이동
작업 시작 버튼
작업 영역이 맞지 않을 경우
각인기의 하단에 부착된 방향키를 통해
영역을 이동하여 조정할 수 있습니다.
영역 조정 후 작업 시작 버튼을 눌러
스크라이빙 작업을 시작합니다.
소재 높이 측정
작업 과정
이렇게하여
MAGIC™-S3를 활용한
명판 스크라이빙 작업을 마쳤습니다.
